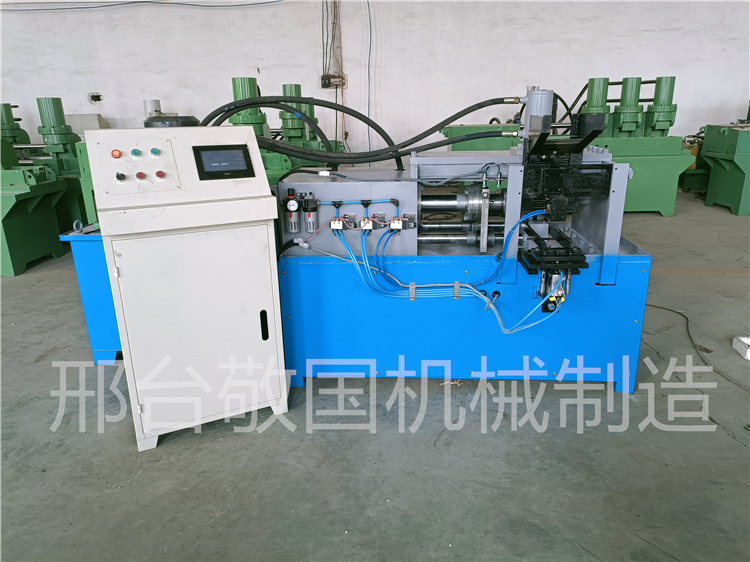

单头全自动漏斗式缩径机
主要技术参数
项目 | 参数 |
缩径范围 | 8mm-20mm |
缩径长度 | 0mm-100mm |
工件长度 | 150mm-300mm |
工作效率(不包括转动时间) | 8-10根/min |
缩径油缸 | 45T |
夹紧油缸 | 25T |
液压系统最高压力 | 20Mpa |
电机功率 | 11kw |
外形尺寸(长×宽×高) | 2200*1300*1400 |
整机重量 | 1500KG |
产品介绍
一种小型单头全自动缩径机,主要应用于小型工件的全自动缩径。该单头缩径机包括:输送装置,输送装置包括:安装支架,安装支架安装于自动缩径机的机架;水平滑座,水平滑座滑动连接于安装支架;竖直滑座,竖直滑座可移动地设于水平滑座;斜进料板,斜进料板的一端固定连接于安装支架,且其另一端向自动缩径机的下压紧模的一侧倾斜延伸;托料架,托料架一端安装于竖直滑座,另一端与斜进料板的输出端相对应;其中,托料架通过与水平滑座和竖直滑座配合,能够将斜进料板上的段料输送至下压紧模。该单头全自动缩径机解决了现有缩径机需人工上料导致生产效率低且存在安全隐患的技术问题,达到了能够自动上料以及安全高效生产的技术效果。
